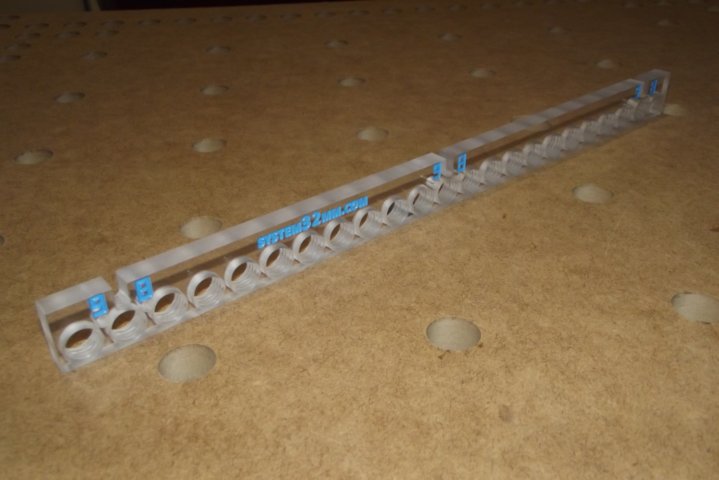

"Термит-мини" v.5_26 мм - ответная планка.

Шаблон "Термит-мини" отличается от шаблона "Термит" только размерами.


249 грн.
Цена в баллах: 249 баллы
Вес: 0.150 кг в единице товара
termite-mini_v.5_plate
В наличии
+
  • Pinterest

Для сверления в торец и возле торца.
Применяется в паре с шаблоном для сверления "Термит-мини" v.5
Винты для фиксации ответной планки к шаблону - идут в комплекте шаблона.


Сверление сверлом с любым диаметром от 2,5 мм. до 10 мм.
Сверление обычными спиральными сверлами.


Сверление происходит через металлическую втулку. Ответная планка тем самым не изнашивается!
Металлические втулки есть обычные и "strong" (калёные).

Краткий принцип работы.

1. В крутить в шаблон и в ответную планку втулки для сверления.
2. Настроить собранный шаблон с ответной планкой на требуемое действие.
Добиться крепкой фиксации мебельного кондуктора на заготовке. А так же зафиксировать саму заготовку на рабочем столе!
3. Перед сверлением всё тщательно проверить.
Если есть сомнения - то произвести тестовое сверление на опытном образце.
4, Произвести сверление на заготовке.

Порядок монтажа ответной планки на шаблон:

1. Вставить стяжки в отверстия быстрой регулировки.

2. Установить ответную планку на торец шаблона пазами в фиксирующие винты.

3. Упереть стяжками в нижнюю плоскость шаблона.

4. Закрутить фиксирующие винты.

5. Вытащить стяжки.

Шаблон готов для сверления в торец и возле торца.
Осталось только в крутить нужные втулки для сверления.

Основные размеры "Термит"v.5 - ответной планки:


Сверление в торец/возле торца:

1. От базовой грани, по плоскости, возле торца:

- 8 мм. конструктивный размер, расстояние от края шаблона до продольной оси рабочих отверстий.

- 9 мм. и более, при использовании шайбы на 5 мм. в виде прокладки, между торцом шаблона и ответной планкой шаблона.

- Любой размер кратный 1 мм. с помощью насадки "бабочка-160" (а) или прижимной втулки (б).

а. Позиционирование шаблона вдоль торца заготовки с помощью насадки "бабочка-160". Минимальное расстояние 8 мм., максимальное - 160 мм.

б. Регулировка расстояния от торца до продольной оси с помощью прижимной втулки.
Резьба имеет шаг 2 мм. Соответственно - полный оборот на 360 градусов дает смещение на 2 мм.

2. От базовой грани, в торец = от 6 мм. до 11 мм.

Минимальное расстояние = 6 мм.

Максимальное расстояние = 11 мм.


Быстро, с помощью регулировочных отверстий, выставляется 8 мм. и 9 мм.

1. Шаблон и ответная планка шаблона идут отдельными позициями.
Это дает возможность приобрести именно тот продукт и в том количестве которое нужно.
Например: если у Вас есть шаблон более ранней версии то им можно сверлить в/возле торца, а для сверления по плоскости отдельно приобрести один шаблон "Термит"v.5 + перфорированную столешницу.

2. Удобство работы с материалом толщиной 16 мм.
При настройке сверления в торец расстояния равное 8 мм. ответная планка, сверху с шаблоном, идет заподлицо.
При этом снизу свисает относительно шаблона на 16 мм.
Что дает работать с материалом толщиной 16 мм. прям на рабочем столе.

3. Длина ответной планки больше чем в предыдущей версии.
Есть возможность обрабатывать заготовки большей ширины.

Материал:
Поликарбонат монолитный
Габарит товара ДxШxВ (мм.):
370х26х10
Вес товара (кг.):
0,15

Комплектация:

1. "Термит-мини" v.5 - ответная планка - 1 шт.

Внимание! Крепёж ответной планки к шаблону - идёт в комплекте шаблона "Термит-мини" v.5



1. Фиксация.
Обрабатываемая заготовка должна быть крепко зафиксирована на рабочем столе.
Кондуктор так же должен крепко фиксироваться на заготовке.
Не допускается работать с "ёрзанием".
Иначе точность результата работы уже не будет зависеть от точности кондуктора.

2. Сначала в торец а потом в плоскость.
Советуем сначала сверлить в торец заготовок. А потом уже сверлить заготовки в плоскость.
Так как иногда в конструкции могут быть утопленные детали относительно друг друга.
И в основном полки утапливаются по отношению стоек.
Это поможет избежать ошибок в процессе работы.

3. Пометки на заготовке.
Не стесняйтесь делать пометки (карандашом или даже маркером) на заготовках.
Чтоб четко видеть где лицевая/тыльная сторона заготовки, внутренняя/внешняя часть и др.
Это поможет избежать ошибок в процессе работы.
