"Термит-мини" v.5.2_8 мм - шаблон для сверления.

Шаблон "Термит-мини" отличается от шаблона "Термит" только размером в длину.


699 грн.
Вес: 0.270 кг в единице товара
termite-mini_v.5.2_8mm_template
Нет в наличии
  • Pinterest

1. Сверление в торец.

Дополнительно необходимо:
1. Ответная планка шаблона (1 шт.) + кнопка (min. 1 шт.)

2. Сверление возле торца.

Дополнительно необходимо, одно из:
1. Ответная планка шаблона (1 шт.) + кнопка (min. 1 шт.)
2. Насадка "бабочка-160" (2 шт.) + кнопка (min. 1 шт.)
3. Перфорированная столешница (1 шт.) + прижимная втулка (2 шт.) + bench dogs №1-М14 (2 шт.) + насадка "бабочка-160" (1 шт.)

3. Сверление по плоскости.

Дополнительно необходимо, одно из:
1. Перфорированная столешница (1 шт.) + прижимная втулка (2 шт.) + bench dogs №1-М14 (2 шт.) + bench dogs №1 (в роли упора)
2. Упор. Верхний (1 шт.) + прижимная втулка или втулка для сверления (min. 1 шт.)
3. Упор. Нижний (1 шт.) + кнопка (min. 1 шт.)


Сверление в любом месте.
Регулировка с шагом 1 мм., по двум координатам, как вдоль так и в глубь заготовки.


Сверление сверлом с любым диаметром от 2,5 мм. до 10 мм.
Сверление обычными спиральными сверлами.


Сверление происходит через металлическую втулку. Шаблон тем самым не изнашивается!
Металлические втулки есть обычные и "strong" (калёные).

Краткий принцип работы.

1. В крутить в мебельный шаблон "Термит" втулки для сверления.
2. Настроить сам шаблон на требуемое действие.
Возможно будет необходимо применить одну из насадок.
Или придется работать на перфорированной столешнице.
Добиться крепкой фиксации мебельного кондуктора на заготовке. А так же зафиксировать саму заготовку на рабочем столе!
3. Перед сверлением всё тщательно проверить.
Если есть сомнения - то произвести тестовое сверление на опытном образце.
4, Произвести сверление на заготовке.

Общая информация по работе здесь.

Порядок монтажа ответной планки на шаблон:

1. Вставить стяжки в отверстия быстрой регулировки.

2. Установить ответную планку на торец шаблона пазами в фиксирующие винты.

3. Упереть стяжками в нижнюю плоскость шаблона.

4. Закрутить фиксирующие винты.

5. Вытащить стяжки.

Шаблон готов для сверления в торец и возле торца.
Осталось только в крутить нужные втулки для сверления.

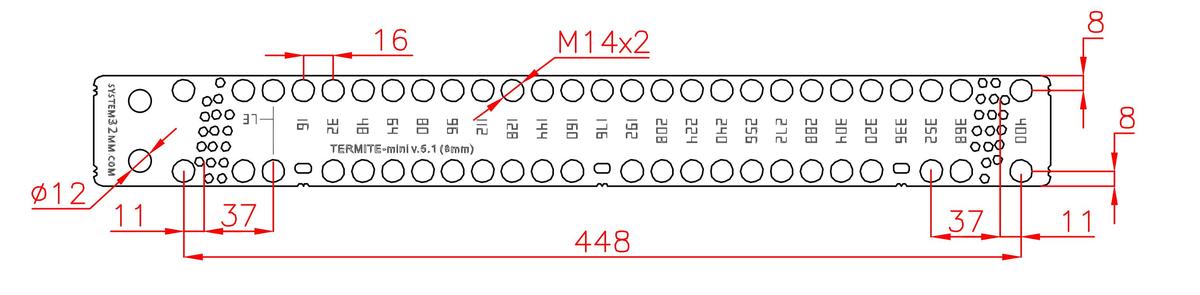

Основные размеры "Термит-мини"v.5.1 - шаблона для сверления:


Сверление в торец/возле торца:

1. От базовой грани, по плоскости, возле торца:

- 8 мм. конструктивный размер, расстояние от края шаблона до продольной оси рабочих отверстий.

- 9 мм. и более, при использовании шайбы на 5 мм. в виде прокладки, между торцом шаблона и ответной планкой шаблона.

- Любой размер кратный 1 мм. с помощью насадки "бабочка-160" (а) или прижимной втулки (б).

а. Позиционирование шаблона вдоль торца заготовки с помощью насадки "бабочка-160". Минимальное расстояние 8 мм., максимальное - 160 мм.

б. Регулировка расстояния от торца до продольной оси с помощью прижимной втулки.
Резьба имеет шаг 2 мм. Соответственно - полный оборот на 360 градусов дает смещение на 2 мм.

2. От базовой грани, в торец = от 6 мм. до 11 мм.

Минимальное расстояние = 6 мм.

Максимальное расстояние = 11 мм.


Быстро, с помощью регулировочных отверстий, выставляется 8 мм. и 9 мм.



Сверление по плоскости:

1. Расстояние от " Базы" до оси рабочего отверстия устанавливается с помощью кнопки (а) или регулируемого упора (б).


а. Позиционирование шаблона относительно "Базы" с помощью кнопки.



б. Позиционирование с помощью упора. Верхнего и нижнего.
Возможна регулировка расстояния с шагом 1 мм. за счет регулировочных отверстий Ø 5 мм. на верхнем регулируемом упоре.

2. Расстояние до последнего рабочего отверстия = 37 + 400 = 437 мм.


Шаг рабочих отверстий = 16 мм.
Расстояние между двумя рядами отверстий = 43 мм.


Изменение в самом шаблоне только одно: диаметр отверстия под крепление струбцины = 12 мм.

Как следствие этому мы можем фиксировать упоры верхний и нижний с помощью нашей кнопки-грибок.
Необходимость в дополнительных прижимных втулок и кнопок отпадает.
То есть, кнопка грибок нам нужна для позиционирования шаблона на заготовке при сверлении по плоскости и в торец/возле торца. А так же для фиксации насадок "упор" на шаблоне Термит.

Материал:
Поликарбонат монолитный
Габарит товара ДxШxВ (мм.):
512х59х10
Вес товара (кг.):
0,257

Комплектация:

1. "Термит-мини" v.5.2_8 мм шаблон для сверления - 1 шт.
2. Крепеж ответной планки:

2.1. Винт, DIN7985 М5х25 оц. - 3 шт.
2.2. Шайба, DIN433 M5 оц. - 6 шт.
2.3 Гайка квадратная, DIN562 М5 оц. - 3 шт. (зафиксирована в шаблоне)

3 Резьбовая (М4) втулка Ø5х30 (калиброванная, в роли упора), Hafele (267.00.916) - 3 шт.

Внимание! Ответная планка шаблона (для сверления в торец) заказывается отдельно.

1. Фиксация.
Обрабатываемая заготовка должна быть крепко зафиксирована на рабочем столе.
Кондуктор так же должен крепко фиксироваться на заготовке.
Не допускается работать с "ёрзанием".
Иначе точность результата работы уже не будет зависеть от точности кондуктора.

2. Сначала в торец а потом в плоскость.
Советуем сначала сверлить в торец заготовок. А потом уже сверлить заготовки в плоскость.
Так как иногда в конструкции могут быть утопленные детали относительно друг друга.
И в основном полки утапливаются по отношению стоек.
Это поможет избежать ошибок в процессе работы.

3. Пометки на заготовке.
Не стесняйтесь делать пометки (карандашом или даже маркером) на заготовках.
Чтоб четко видеть где лицевая/тыльная сторона заготовки, внутренняя/внешняя часть и др.
Это поможет избежать ошибок в процессе работы.
